Kalkulator sine bar

Hitung tinggi tumpukan blok ukur untuk sudut tertentu pada sine bar 100–250 mm, atau sudut dari tinggi blok ukur, lengkap dengan derajat-menit-detik.

Panjang sine bar L (jarak pusat rol) (mm)Ukuran umum: 100, 125, 200, atau 250 mm.Sudut yang diinginkan (°)

Tinggi blok ukur

25,882 mm

h = L × sin θ = 100 × sin 15,000°
h = 25,8819 mm

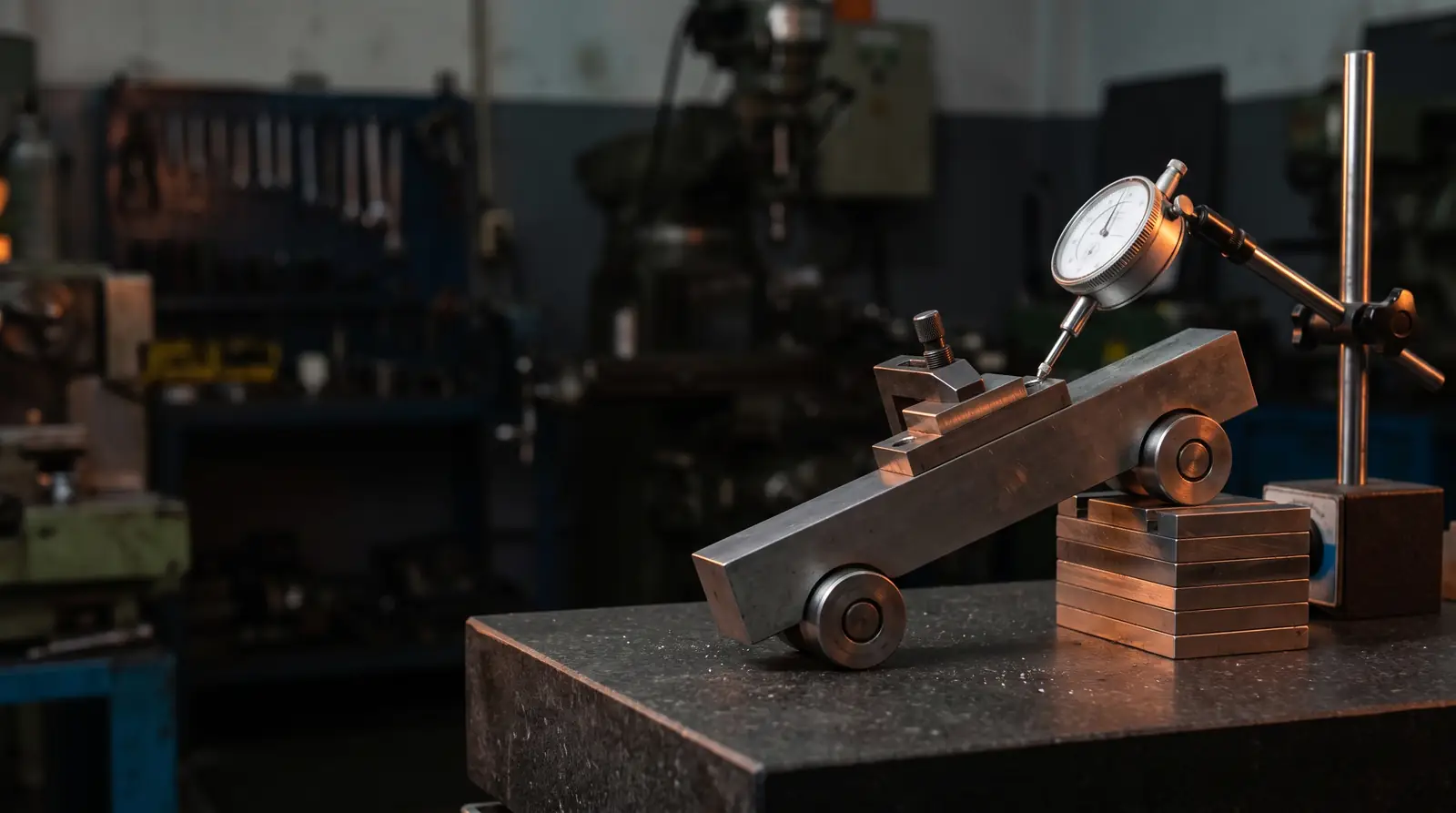

Susun blok ukur setinggi angka ini (dibulatkan ke 0,001 mm), letakkan di bawah rol, lalu periksa permukaan benda dengan dial indicator.

Rumus sine bar

h = L × sin θ · θ = arcsin(h ÷ L)

L adalah jarak pusat kedua rol sine bar, h tinggi tumpukan blok ukur di bawah salah satu rol. Untuk sine bar 100 mm dan sudut 15°: h = 100 × sin 15° = 25,882 mm.

Sine bar paling teliti untuk sudut di bawah ±45°; pada sudut besar, kesalahan kecil pada blok ukur menghasilkan kesalahan sudut yang lebih besar.

Tanya-jawab singkat

Berapa blok ukur untuk sudut 30° pada sine bar 100 mm?: 50,000 mm, karena sin 30° = 0,5.
