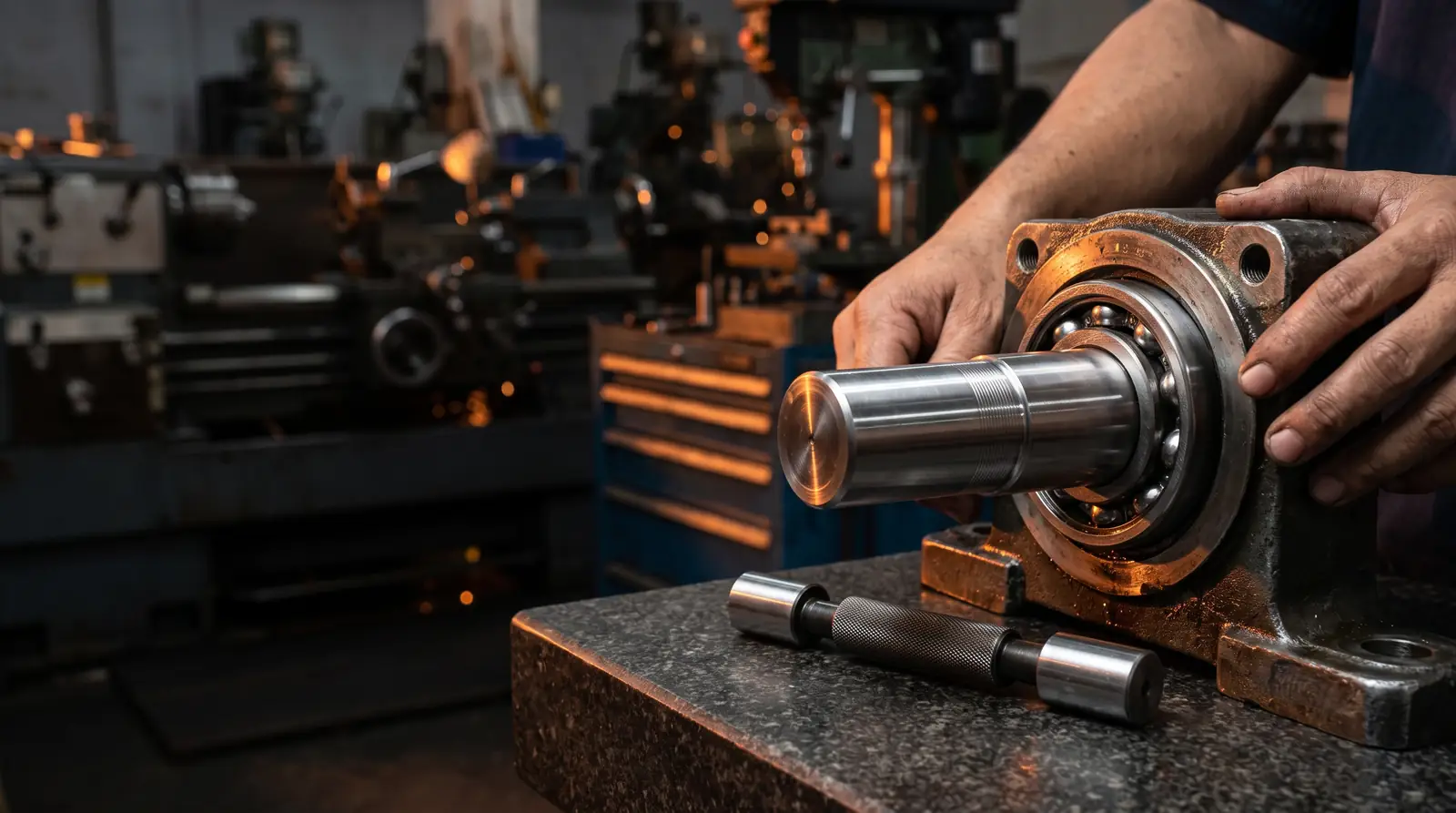

Toleransi & suaian ISO 286

Kalkulator toleransi ISO 286: batas atas dan bawah lubang & poros (H7, h6, g6, k6, p6 …), celah atau sesak, jenis suaian, dan tabel nilai IT5–IT11.

Interaktif · ISO 286

Kalkulator suaian lubang & poros

Dibaca pada baris rentang 18–30 mm.

Lubang Ø25 H7

+0,021 / 0

25,000 – 25,021 mm

lebar zona 21 µm · IT7 = 21 µm

Poros Ø25 g6

−0,007 / −0,020

24,980 – 24,993 mm

lebar zona 13 µm · IT6 = 13 µm

Suaian longgar (clearance)
Lubang terbesar − poros terkecil
celah 41 µm
Lubang terkecil − poros terbesar
celah 7 µm

Selalu ada celah: poros selalu lebih kecil dari lubang. Contoh pemakaian H7/g6: geser presisi: pin pemandu, bagian yang digeser dengan tangan.

H7g6+21 µm0 µm−7 µm−20 µm
Garis mendatar = ukuran nominal (0 µm). Biru = zona lubang, oranye = zona poros. Zona tumpang tindih berarti bisa sesak.

Alat belajar dari data ISO 286 untuk kelas yang umum. Untuk produksi, cocokkan dengan tabel standar resmi dan pertimbangkan suhu, material, serta cara perakitan.

Lampiran · ISO 286-1 / 286-2 · ukuran nominal sampai 500 mm

Tabel toleransi ISO dan cara membacanya

Semua angka di tabel dalam mikrometer (µm); 1 µm = 0,001 mm. Angka atas = penyimpangan atas, angka bawah = penyimpangan bawah.

Cara membaca — contoh Ø40 H7/k6

  1. Cari baris rentang ukuran. Ø40 masuk rentang lebih dari 30 sampai dengan 50 mm. Ukuran tepat di batas (mis. Ø30) ikut rentang bawahnya (18–30).
  2. Lubang: di tabel lubang, kolom H7 pada baris 30–50 berisi +25 / 0 µm → lubang boleh 40,000 sampai 40,025 mm.
  3. Poros: di tabel poros, kolom k6 pada baris 30–50 berisi +18 / +2 µm → poros boleh 40,002 sampai 40,018 mm.
  4. Hitung suaian: celah maksimum = lubang terbesar − poros terkecil = 25 − 2 = +23 µm; celah minimum = lubang terkecil − poros terbesar = 0 − 18 = −18 µm (sesak). Karena bisa celah atau sesak, ini suaian transisi.
  5. Cek dengan IT: lebar zona H7 = 25 µm sama dengan IT7 pada tabel IT baris 30–50; lebar k6 = 16 µm = IT6. Kalau tidak sama, berarti salah baca baris atau kolom.

Sel yang diberi warna oranye di tabel adalah sel yang dipakai pada contoh ini.

Tabel 1 · Nilai toleransi standar IT (µm)

Lebar zona toleransi. Angka grade makin kecil → makin sempit dan makin mahal dibuat.

Rentang (mm)IT5IT6IT7IT8IT9IT10IT11
0–3461014254060
3–6581218304875
6–10691522365890
10–1881118274370110
18–3091321335284130
30–501116253962100160
50–801319304674120190
80–1201522355487140220
120–18018254063100160250
180–25020294672115185290
250–31523325281130210320
315–40025365789140230360
400–50027406397155250400

Tabel 2 · Penyimpangan lubang (huruf KAPITAL), µm

Sistem lubang dasar memakai H: penyimpangan bawah H selalu 0, jadi lubang tidak pernah lebih kecil dari ukuran nominal.

Rentang (mm)D10E9F8G7H6H7H8H9H11JS7K7M7N7P7
0–3+60+20+39+14+20+6+12+2+60+100+140+250+600+5−50−10−2−12−4−14−6−16
3–6+78+30+50+20+28+10+16+4+80+120+180+300+750+6−6+3−90−12−4−16−8−20
6–10+98+40+61+25+35+13+20+5+90+150+220+360+900+7−7+5−100−15−4−19−9−24
10–18+120+50+75+32+43+16+24+6+110+180+270+430+1100+9−9+6−120−18−5−23−11−29
18–30+149+65+92+40+53+20+28+7+130+210+330+520+1300+10−10+6−150−21−7−28−14−35
30–50+180+80+112+50+64+25+34+9+160+250+390+620+1600+12−12+7−180−25−8−33−17−42
50–80+220+100+134+60+76+30+40+10+190+300+460+740+1900+15−15+9−210−30−9−39−21−51
80–120+260+120+159+72+90+36+47+12+220+350+540+870+2200+17−17+10−250−35−10−45−24−59
120–180+305+145+185+85+106+43+54+14+250+400+630+1000+2500+20−20+12−280−40−12−52−28−68
180–250+355+170+215+100+122+50+61+15+290+460+720+1150+2900+23−23+13−330−46−14−60−33−79
250–315+400+190+240+110+137+56+69+17+320+520+810+1300+3200+26−26+16−360−52−14−66−36−88
315–400+440+210+265+125+151+62+75+18+360+570+890+1400+3600+28−28+17−400−57−16−73−41−98
400–500+480+230+290+135+165+68+83+20+400+630+970+1550+4000+31−31+18−450−63−17−80−45−108

Tabel 3 · Penyimpangan poros (huruf kecil), µm

Di atas 50 mm tabel dibagi lebih rapat karena poros r dan s berubah di dalam rentang utama. Poros h selalu berbatas atas 0.

Rentang (mm)d9e8f7g6h6h7h9h11js6k6m6n6p6r6s6
0–3−20−45−14−28−6−16−2−80−60−100−250−60+3−3+60+8+2+10+4+12+6+16+10+20+14
3–6−30−60−20−38−10−22−4−120−80−120−300−75+4−4+9+1+12+4+16+8+20+12+23+15+27+19
6–10−40−76−25−47−13−28−5−140−90−150−360−90+4.5−4.5+10+1+15+6+19+10+24+15+28+19+32+23
10–18−50−93−32−59−16−34−6−170−110−180−430−110+5.5−5.5+12+1+18+7+23+12+29+18+34+23+39+28
18–30−65−117−40−73−20−41−7−200−130−210−520−130+6.5−6.5+15+2+21+8+28+15+35+22+41+28+48+35
30–50−80−142−50−89−25−50−9−250−160−250−620−160+8−8+18+2+25+9+33+17+42+26+50+34+59+43
50–65−100−174−60−106−30−60−10−290−190−300−740−190+9.5−9.5+21+2+30+11+39+20+51+32+60+41+72+53
65–80−100−174−60−106−30−60−10−290−190−300−740−190+9.5−9.5+21+2+30+11+39+20+51+32+62+43+78+59
80–100−120−207−72−126−36−71−12−340−220−350−870−220+11−11+25+3+35+13+45+23+59+37+73+51+93+71
100–120−120−207−72−126−36−71−12−340−220−350−870−220+11−11+25+3+35+13+45+23+59+37+76+54+101+79
120–140−145−245−85−148−43−83−14−390−250−400−1000−250+12.5−12.5+28+3+40+15+52+27+68+43+88+63+117+92
140–160−145−245−85−148−43−83−14−390−250−400−1000−250+12.5−12.5+28+3+40+15+52+27+68+43+90+65+125+100
160–180−145−245−85−148−43−83−14−390−250−400−1000−250+12.5−12.5+28+3+40+15+52+27+68+43+93+68+133+108
180–200−170−285−100−172−50−96−15−440−290−460−1150−290+14.5−14.5+33+4+46+17+60+31+79+50+106+77+151+122
200–225−170−285−100−172−50−96−15−440−290−460−1150−290+14.5−14.5+33+4+46+17+60+31+79+50+109+80+159+130
225–250−170−285−100−172−50−96−15−440−290−460−1150−290+14.5−14.5+33+4+46+17+60+31+79+50+113+84+169+140
250–280−190−320−110−191−56−108−17−490−320−520−1300−320+16−16+36+4+52+20+66+34+88+56+126+94+190+158
280–315−190−320−110−191−56−108−17−490−320−520−1300−320+16−16+36+4+52+20+66+34+88+56+130+98+202+170
315–355−210−350−125−214−62−119−18−540−360−570−1400−360+18−18+40+4+57+21+73+37+98+62+144+108+226+190
355–400−210−350−125−214−62−119−18−540−360−570−1400−360+18−18+40+4+57+21+73+37+98+62+150+114+244+208
400–450−230−385−135−232−68−131−20−600−400−630−1550−400+20−20+45+5+63+23+80+40+108+68+166+126+272+232
450–500−230−385−135−232−68−131−20−600−400−630−1550−400+20−20+45+5+63+23+80+40+108+68+172+132+292+252

Tabel belajar berisi kelas yang paling sering dipakai di bengkel, disusun dari ISO 286-1/286-2. Untuk dokumen produksi dan kontrak, tetap gunakan tabel standar resmi yang terkendali.

Membaca kode toleransi seperti H7 dan g6

Huruf menunjukkan posisi daerah toleransi terhadap ukuran nominal: huruf besar untuk lubang, huruf kecil untuk poros. H artinya batas bawah lubang tepat di ukuran nominal; h artinya batas atas poros tepat di nominal. Angka (6, 7, 8 …) adalah kelas IT: makin kecil angkanya, makin sempit toleransinya.

Contoh: lubang Ø25 H7 berukuran 25,000 sampai 25,021 mm. Poros Ø25 g6 berukuran 24,980 sampai 24,993 mm. Pasangan H7/g6 selalu longgar sedikit — cocok untuk bagian yang harus bisa bergeser atau berputar dengan presisi.

Jenis suaian

Suaian longgar selalu menyisakan celah; suaian transisi bisa sedikit celah atau sedikit sesak; suaian paksa selalu sesak sehingga perakitan perlu pres atau pemanasan. Pilih suaian dari fungsi bagian, lalu cek batas ukurannya dengan kalkulator di atas.

Tanya-jawab singkat

Toleransi H7 artinya apa?
H7 adalah toleransi lubang dengan batas bawah tepat di ukuran nominal dan lebar toleransi kelas IT7. Untuk Ø25 mm, H7 = +0 sampai +0,021 mm.
Suaian H7/g6 termasuk apa?
H7/g6 adalah suaian longgar presisi (sliding fit): poros selalu sedikit lebih kecil dari lubang sehingga bisa bergeser atau berputar tanpa oblak berlebihan.
Suaian apa untuk bantalan (bearing)?
Umumnya poros k6 atau m6 untuk cincin dalam yang berputar, dan rumah H7 untuk cincin luar. Ikuti rekomendasi pabrik bantalan sesuai beban dan kecepatan.
