Dari Drawing ke Rencana Proses & Inspeksi
Mengubah gambar kerja menjadi pertanyaan teknis, urutan proses, dan bukti pemeriksaan.
Isi modul · 7 pelajaran
Drawing bukan gambar bentuk semata. Ia adalah kontrak teknis yang menggabungkan geometri nominal, batas variasi, datum, kondisi material, perlakuan, finishing, dan revision. Satu simbol tidak boleh ditafsirkan terpisah dari feature control frame, title block, general notes, serta standar yang disebut.

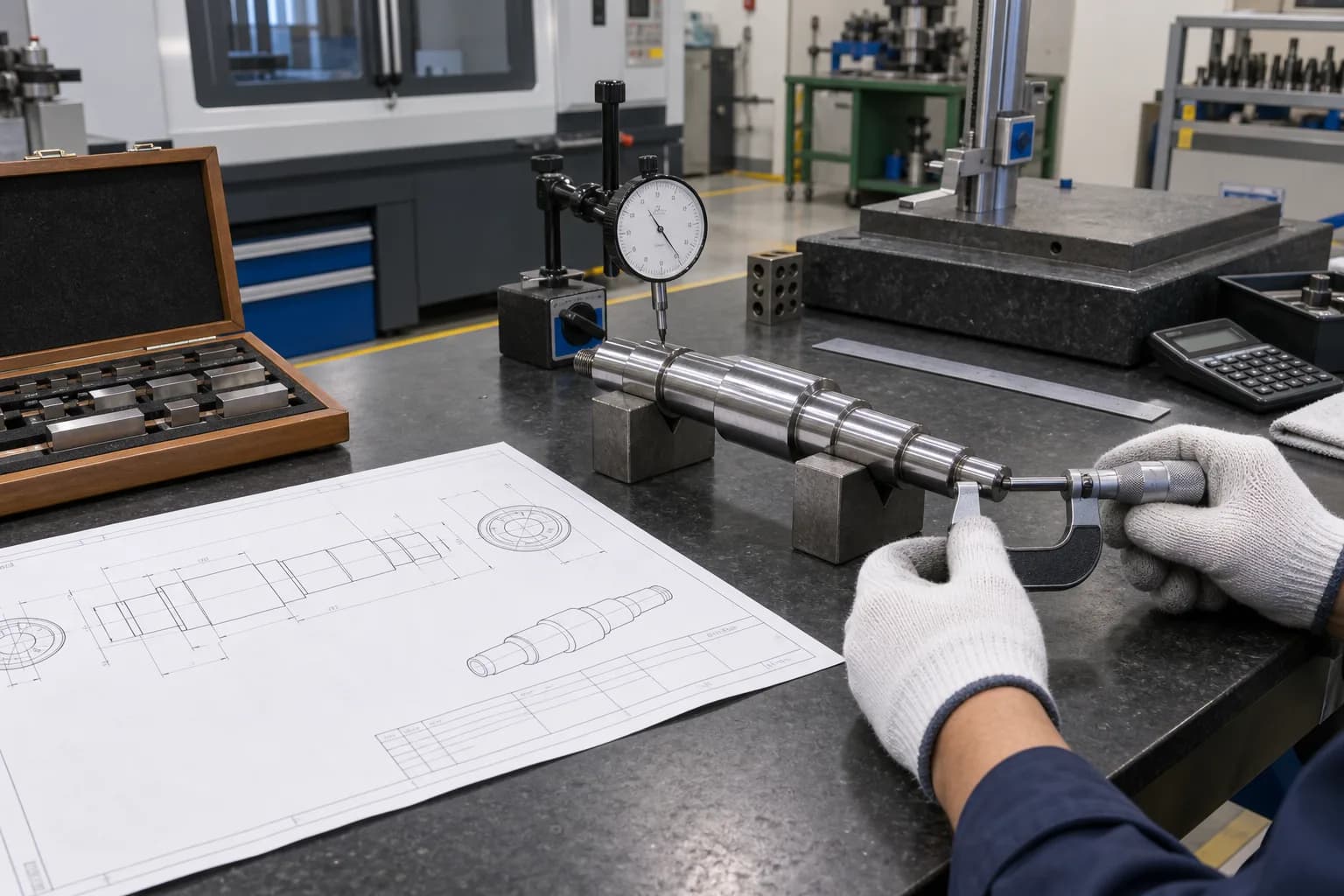

Dari gambar kerja ke bukti inspeksi
Foto menunjukkan konteks kerja, bukan metode lengkap. Tentukan karakteristik, datum, alat, arah ukur, kondisi lingkungan, dan aturan keputusan dari gambar serta prosedur inspeksi sebelum mengukur. Sarung tangan tidak dipakai bila mengurangi kepekaan atau berisiko tersangkut; seluruh pemeriksaan harus jauh dari bagian mesin yang bergerak.
Urutan baca yang dapat diaudit
- Pastikan part number, revision, satuan, skala, metode proyeksi, dan status dokumen.
- Identifikasi fitur fungsi, datum, ukuran dasar, toleransi ukuran, dan kontrol geometri.
- Tandai persyaratan material, heat treatment, coating, kekasaran, edge break, dan kebersihan.
- Hubungkan tiap karakteristik ke proses pembentukannya dan metode inspeksi yang mampu.
- Catat konflik atau informasi hilang sebagai permintaan klarifikasi; jangan mengisi kekosongan dengan asumsi.
Perhatian: Skala gambar tidak boleh dipakai untuk memperoleh ukuran produksi. Gunakan angka dimensi atau model master yang secara kontrak ditetapkan; bila keduanya bertentangan, hentikan dan klarifikasi.
Tips: Latihan industri: buat balloon drawing sederhana. Beri nomor tiap karakteristik lalu buat baris inspection plan berisi alat, datum, frekuensi, batas, dan ruang hasil.
