Bagian-bagian Mesin Frais & Fungsinya
Pada frais, pahat yang berputar dan benda kerja yang digerakkan.
Isi modul · 7 pelajaran
Mesin frais bekerja kebalikan dari mesin bubut. Pada bubut benda kerja yang berputar; pada frais justru pahat (cutter) yang berputar, sementara benda kerja digerakkan oleh meja menuju cutter.
Jenis Mesin Frais
- Frais vertikal
- poros spindle tegak; paling umum dan paling mudah dipelajari pemula.
- Frais horizontal
- poros spindle mendatar; memakai arbor untuk pemakanan permukaan lebar.
Bagian Utama
- Spindle
- memutar cutter.
- Collet atau tool holder
- mencekam cutter pada spindle.
- Meja (table)
- tempat benda kerja, bergerak ke arah sumbu X.
- Sadel (saddle)
- gerakan melintang, sumbu Y.
- Lutut (knee)
- gerakan naik-turun, sumbu Z.
- Ragum (vise)
- mencekam benda kerja di atas meja.
- Handle eretan
- penggerak manual masing-masing sumbu.

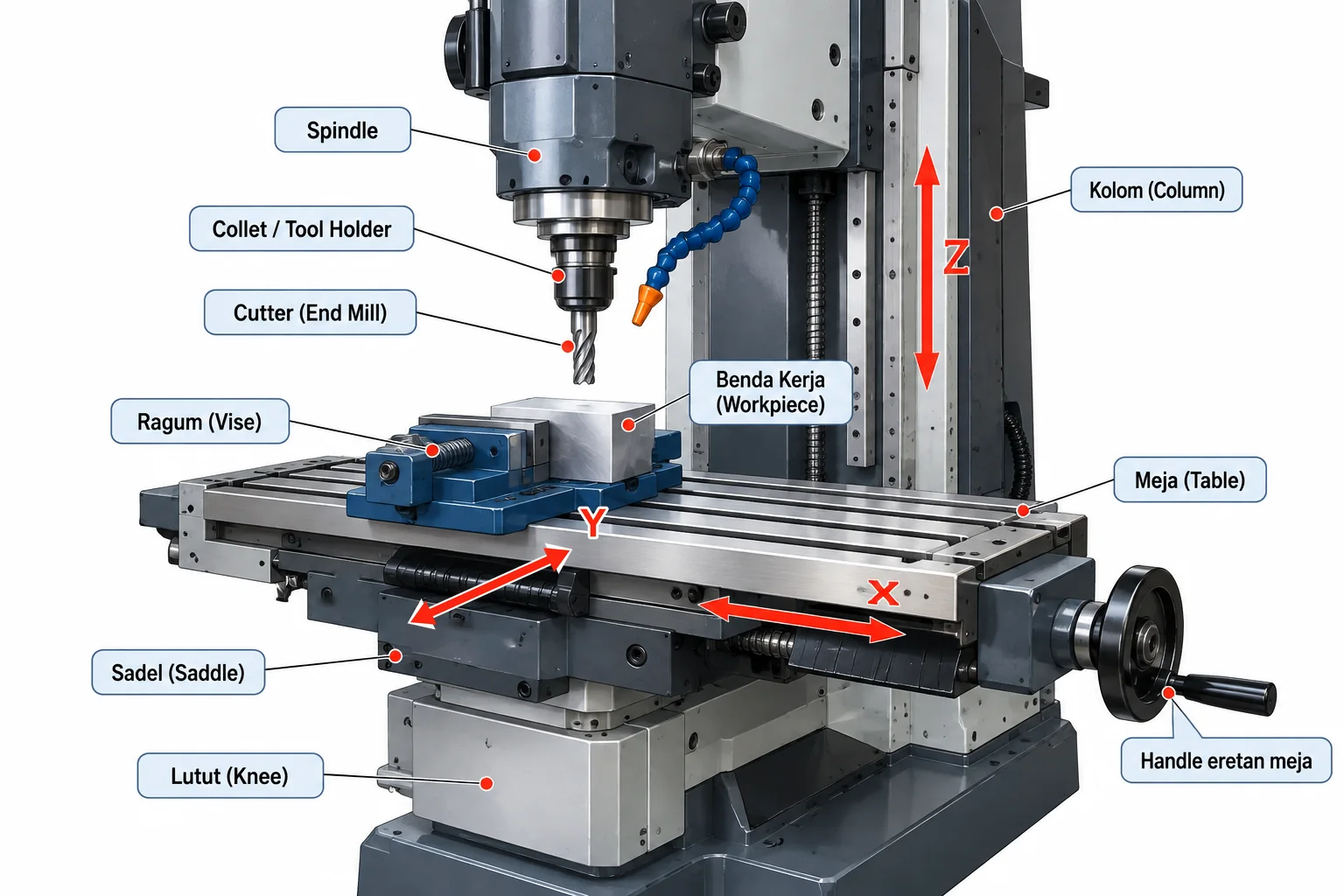

Bagian-bagian utama mesin frais tegak
Meja bergerak di atas sadel (kiri-kanan, sumbu X), sadel bergerak di atas lutut (depan-belakang, sumbu Y), dan lutut naik-turun sepanjang kolom (sumbu Z) — tiga sumbu gerakan manual sebelum pekerjaan mencapai posisi di bawah cutter. Handle eretan memutar ulir penggerak tiap sumbu.
Tips: Sebelum mulai, sejajarkan ragum terhadap meja menggunakan dial indicator. Ragum yang miring 0,1 mm saja akan membuat seluruh permukaan hasil frais ikut miring, dan kesalahannya terbawa ke semua benda kerja berikutnya.
Perhatian: Selalu matikan spindle sebelum mengganti cutter atau mengukur benda kerja. Chip hasil frais sangat tajam dan panas — bersihkan dengan sikat, tidak pernah dengan tangan.
