Membaca Chip sebagai Petunjuk Kondisi Proses
Serpihan yang terbuang menyimpan informasi tentang apa yang sedang terjadi.
Isi modul · 6 pelajaran
Operator berpengalaman bisa menilai kesehatan proses hanya dengan melihat chip yang keluar, tanpa menghentikan mesin atau mengukur apa pun. Warna dan bentuk chip adalah umpan balik langsung dari zona pemotongan.
Membaca Warna Chip pada Baja
| Warna Chip | Perkiraan Suhu | Artinya |
|---|---|---|
| Perak / putih | di bawah 200 °C | Pemotongan dingin; parameter masih konservatif |
| Kuning jerami | sekitar 220 – 280 °C | Kondisi ideal untuk kebanyakan pemotongan karbida |
| Cokelat | sekitar 300 °C | Mulai panas; masih bisa diterima tapi awasi umur pahat |
| Ungu / biru | sekitar 320 – 400 °C | Terlalu panas; pahat akan cepat aus |
| Biru gelap / hitam | di atas 400 °C | Jauh terlalu panas; turunkan Vc atau perbaiki pendinginan |
Warna chip pada baja sebagai indikator suhu potong
Kuning jerami adalah target ideal untuk kebanyakan pemotongan karbida. Begitu warnanya mulai ke arah ungu/biru/hitam, itu tanda suhu sudah terlalu tinggi — turunkan kecepatan potong atau perbaiki pendinginan sebelum pahat rusak.
Panduan warna ini berlaku untuk baja. Aluminium tidak berubah warna seperti ini, sehingga penilaiannya bertumpu pada bentuk chip dan kualitas permukaan.
Membaca Bentuk Chip
| Bentuk Chip | Artinya |
|---|---|
| Spiral pendek seperti angka 6 atau 9 | Kondisi ideal — mudah dibuang dan aman |
| Panjang menggulung tak putus | Feed terlalu kecil atau chip breaker tidak sesuai; berbahaya |
| Serbuk halus atau serpih kecil | Normal pada besi cor; pada baja berarti pahat tumpul |
| Chip tebal bergerigi tidak teratur | Beban potong berlebihan atau terjadi getaran |
| Chip menempel pada mata potong | Kecepatan potong terlalu rendah pada material ulet |
Bentuk chip yang paling sering ditemui

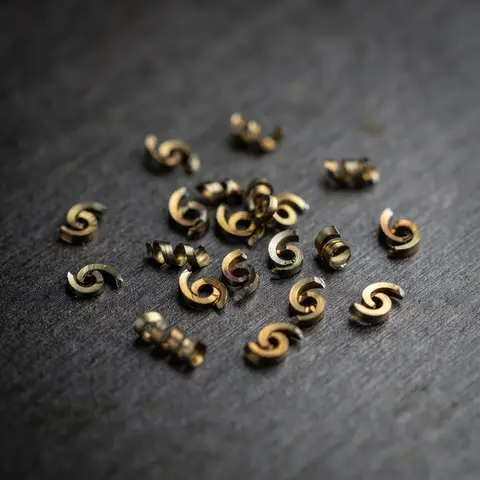

Spiral 6/9 (ideal)
pendek, putus sendiri

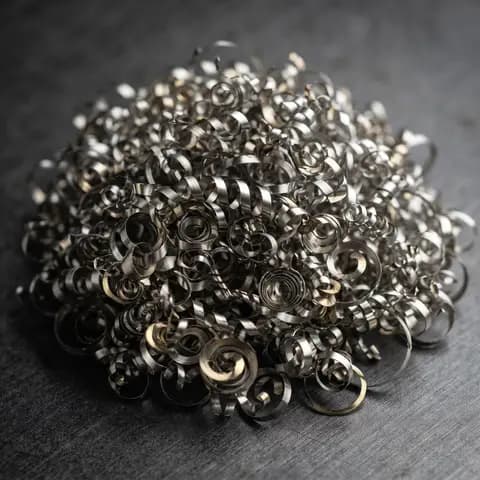

Panjang tak putus
melilit benda & tangan

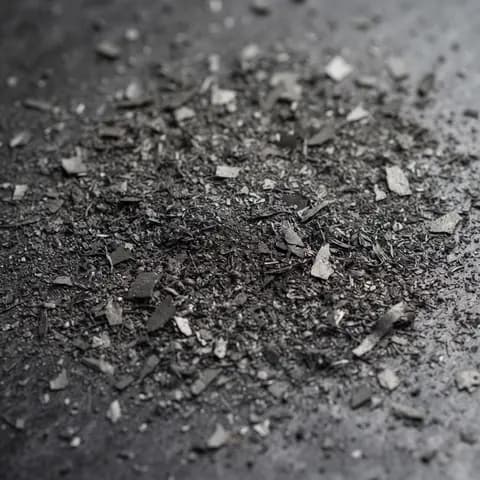

Serbuk/serpih halus
normal untuk besi cor

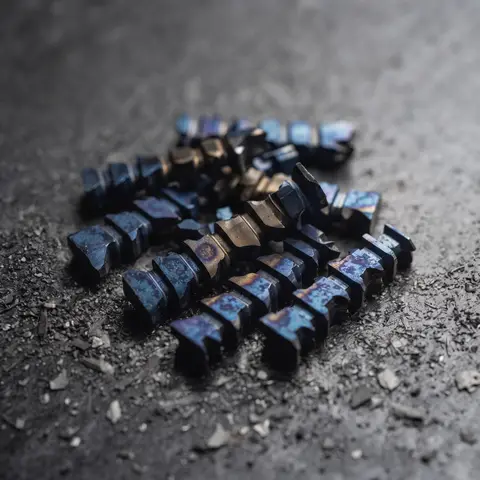

Tebal bergerigi
beban terlalu berat / bergetar

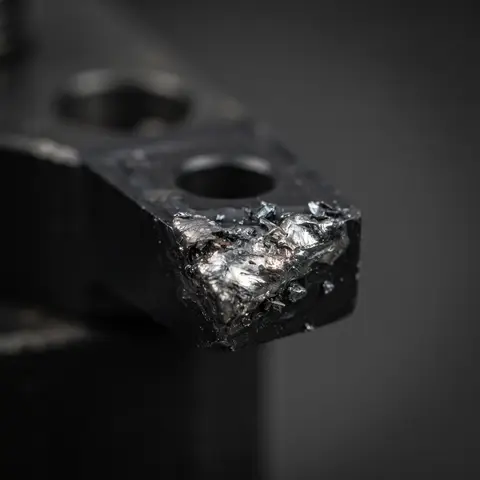

Menempel di mata potong
built-up edge — Vc terlalu rendah
Spiral pendek seperti angka 6/9 adalah kondisi ideal. Bingkai oranye menandai masalah: chip panjang tak putus bisa melilit benda kerja atau tangan operator, dan chip yang menempel di mata potong menandakan kecepatan potong terlalu rendah.
Perhatian: Chip panjang yang tidak putus adalah salah satu bahaya terbesar di mesin bubut. Selain bisa melilit benda kerja dan merusak permukaan, chip semacam ini sangat mudah menarik tangan operator. Kalau chip mulai memanjang, hentikan mesin dan perbaiki feed atau ganti insert dengan chip breaker yang sesuai.
Tips: Biasakan melihat tumpukan chip di akhir shift. Perubahan warna atau bentuk dibanding hari sebelumnya sering menjadi tanda awal bahwa pahat mulai aus atau ada yang berubah pada material — jauh sebelum ukuran produk mulai meleset.
