Memverifikasi Pasangan Roda Gigi sebagai Sistem
Tidak berhenti pada rasio: cek geometri pasangan, backlash, alignment, pelumasan, dan bukti kontak.
Isi modul · 6 pelajaran
Dua roda gigi dapat mempunyai rasio hitung yang benar tetapi tetap gagal bila modul atau basic rack profile tidak cocok, centre distance salah, face width tidak sejajar, housing melendut, atau pelumas tidak sesuai. Karena itu evaluasi harus dilakukan sebagai pasangan dan sebagai bagian dari gearbox.
Roda gigi: geometri, proses, dan pemeriksaan

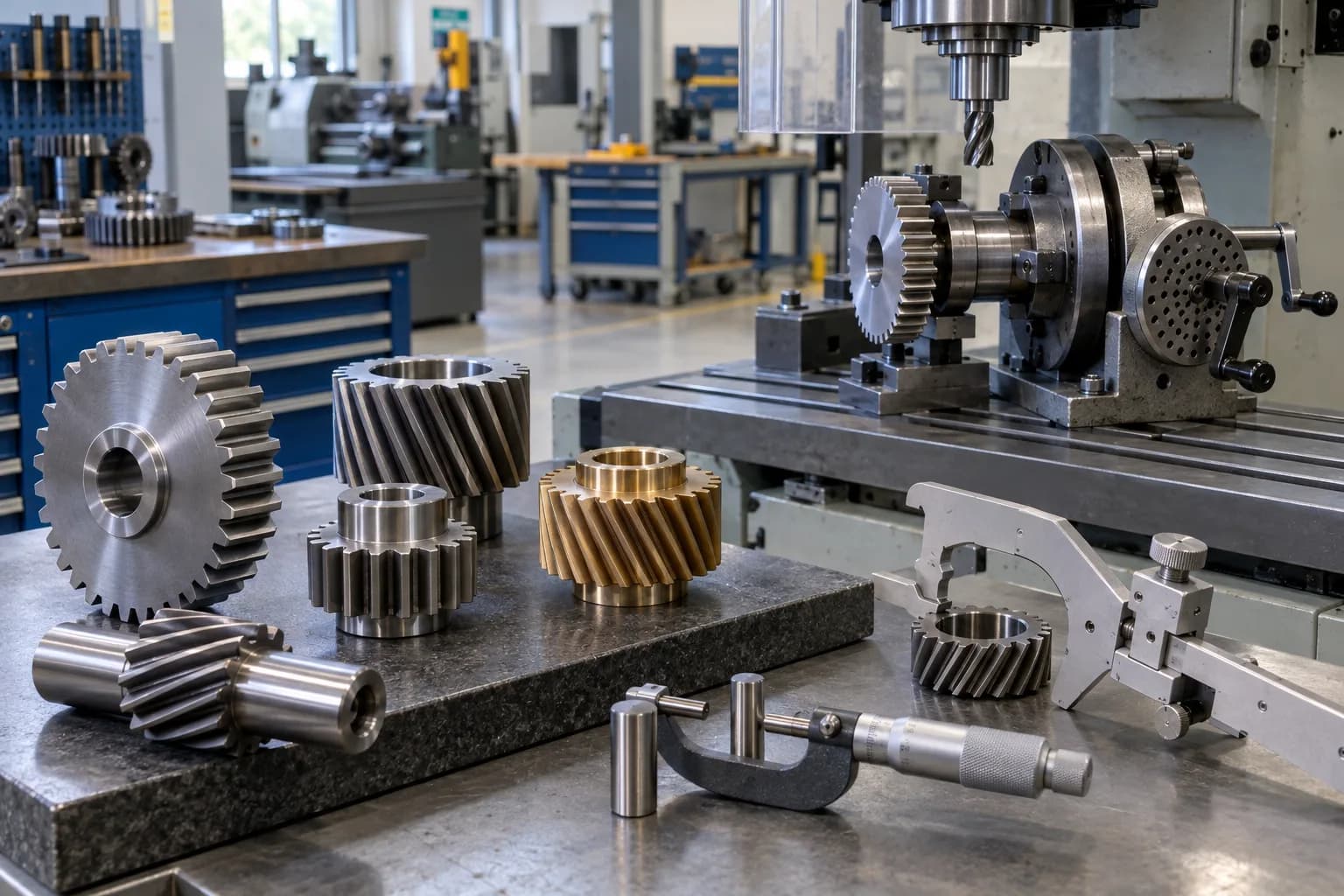

Bentuk visual membantu mengenali keluarga roda gigi, tetapi modul, sudut tekan, helix angle, kualitas, ketebalan gigi, backlash, dan koreksi profil harus berasal dari gambar atau spesifikasi. Set-up kepala pembagi pada foto bersifat ilustratif dan wajib diverifikasi sebelum pemotongan.
Checklist pasangan sebelum dilepas
- Cocokkan sistem modul atau diametral pitch, sudut tekan, helix hand/angle, dan jumlah gigi.
- Verifikasi centre distance, run-out, alignment poros, end play, dan backlash pada beberapa posisi.
- Periksa contact pattern dengan metode yang diizinkan dan bandingkan terhadap kriteria desain.
- Konfirmasi kelas kualitas, material, heat treatment, kekerasan, finishing, pelumas, sealing, dan kebersihan.
- Putar manual bila aman sebelum power test; pantau suara, temperatur, vibrasi, dan kontaminasi saat commissioning.
Perhatian: Backlash bukan celah yang harus selalu dibuat nol. Nilai kebutuhan dipengaruhi akurasi, temperatur, pelumasan, defleksi, manufacturing deviation, dan arah beban.
Tips: Pisahkan rasio ideal dari efisiensi nyata. Perhitungan torsi ideal tidak memasukkan rugi gesek, churning, bearing, seal, misalignment, atau duty cycle.
