Alat Ukur Lain yang Sering Dipakai
Melengkapi jangka sorong dan mikrometer untuk pekerjaan tertentu.
Isi modul · 9 pelajaran
Jangka sorong dan mikrometer menangani sebagian besar pengukuran, tetapi ada pekerjaan yang menuntut alat khusus. Mengenalinya membantumu memilih alat yang tepat daripada memaksakan alat yang ada.
| Alat | Untuk Mengukur | Cara Memperoleh Hasil |
|---|---|---|
| Height gauge | Ketinggian atau penandaan pada surface plate | Dibaca pada skala/display; surface plate menjadi datum |
| Dial bore gauge | Variasi diameter lubang | Dibandingkan terhadap master atau setelan acuan |
| Telescopic gauge | Memindahkan ukuran diameter lubang | Ukuran transfer dibaca dengan mikrometer |
| Thread pitch gauge | Mencocokkan pitch ulir | Perbandingan profil; bukan pengukur diameter pitch |
| Radius gauge | Mencocokkan radius cekung/cembung | Perbandingan profil dengan melihat celah |
| Feeler gauge | Celah antara dua permukaan | Nilai nominal bilah atau kombinasi bilah |
| Bevel protractor | Sudut | Dibaca pada skala sudut sesuai tipe alat |
| Gauge block | Standar panjang untuk membangun ukuran acuan | Nilai panjang tersertifikasi berdasarkan kelas/grade |

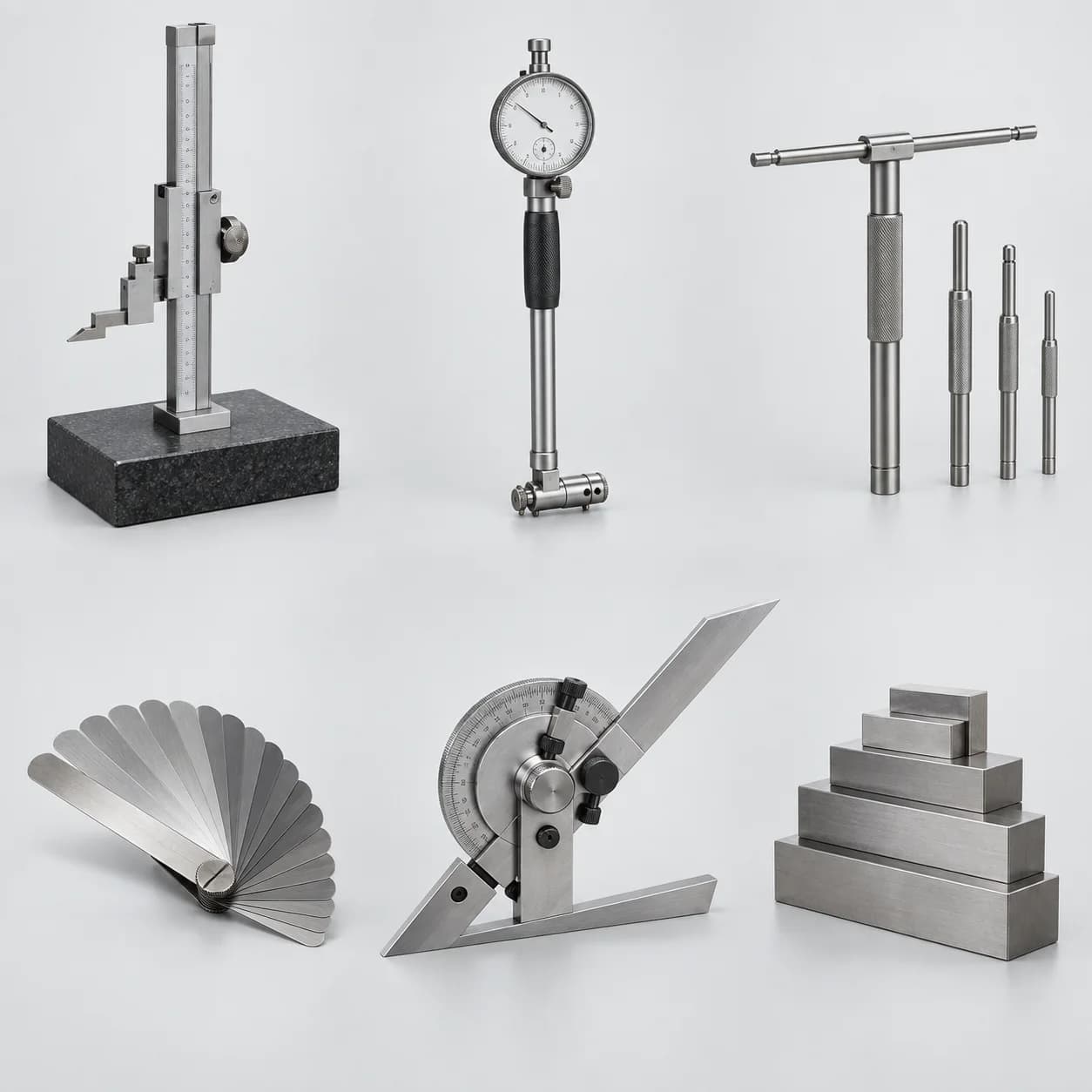

Bentuk alat ukur pelengkap yang sering ditemui
123456Height gauge — Tinggi dari surface plate
Dial bore gauge — Perubahan diameter lubang
Telescopic gauge — Memindahkan ukuran lubang
Feeler gauge — Celah antarpermukaan
Bevel protractor — Sudut
Gauge block — Membangun panjang acuan
Foto membantu mengenali bentuk, bukan menggantikan prosedur. Pastikan jenis, rentang, resolusi, standar penyetelan, dan cara kontak alat sesuai karakteristik yang diperiksa.
Alat Ukur Pembanding (Go / No-Go)
Pada produksi jumlah banyak, limit gauge sering dipakai untuk keputusan lolos/tidak tanpa menghasilkan nilai ukuran. Untuk plug gauge lubang, GO umumnya harus masuk sepanjang fitur yang ditentukan dan NO-GO tidak boleh masuk melebihi ketentuan prosedur. Untuk ring atau snap gauge poros, arah pemeriksaannya berlawanan secara fisik. Karena detail desain gauge dan aturan penerimaan berbeda, ikuti standar serta prosedur inspeksi yang berlaku—jangan menghafal satu kalimat untuk semua jenis gauge.
Tips: Gauge go/no-go jauh lebih cepat daripada mengukur satu per satu dan tidak bergantung pada keterampilan membaca skala. Kelemahannya, alat ini tidak memberi tahu seberapa jauh ukurannya meleset — sehingga kecenderungan keausan pahat tidak akan terlihat sampai produk benar-benar reject.
Perhatian: Mengukur lubang dengan rahang dalam jangka sorong hanya memadai untuk pekerjaan kasar. Untuk lubang bertoleransi ketat, gunakan bore gauge atau telescopic gauge — rahang dalam jangka sorong sulit menjamin pengukuran melewati titik pusat lubang, sehingga hasilnya cenderung lebih kecil dari ukuran sebenarnya.
