Mikrometer Luar & Dalam

Mikrometer analog pada contoh ini memiliki resolusi 0,01 mm, yaitu pembagian skala lima kali lebih halus daripada jangka sorong 0,05 mm. Ini tidak otomatis berarti hasilnya lima kali lebih akurat. Pemilihan alat untuk diameter poros atau toleransi sempit harus memperhitungkan akurasi dan ketidakpastian pengukuran, bukan hanya resolusi.

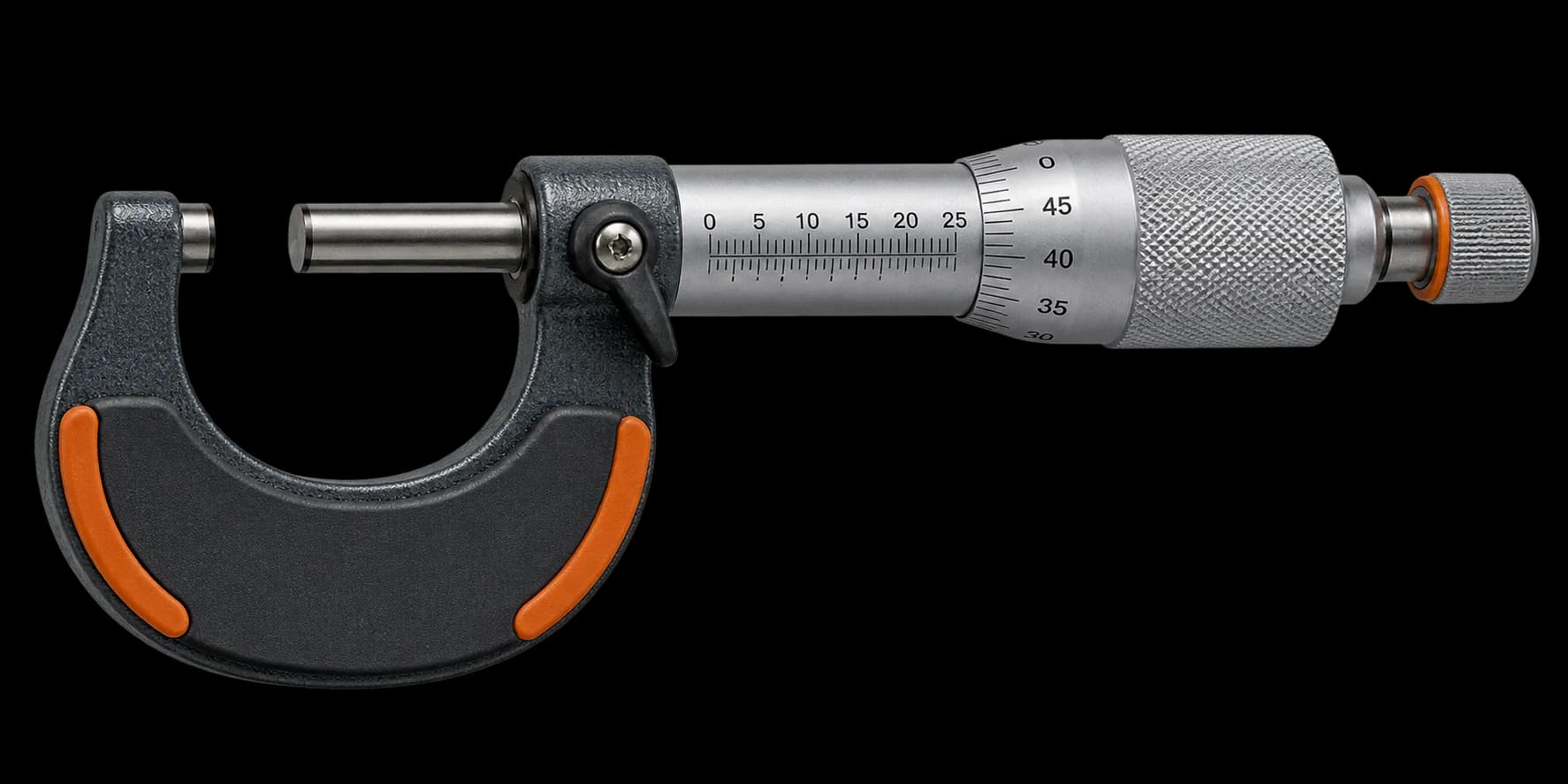

Bagian Mikrometer Luar

Anvil

landasan tetap tempat benda kerja bersandar.

Spindle

poros yang bergerak maju menekan benda kerja.

Sleeve

skala utama; garis atas menunjukkan 1 mm, garis bawah 0,5 mm.

Thimble

skala putar dengan pembagian 0,01 mm.

Ratchet / friction stop

membatasi tekanan agar konsisten.

Lock

mengunci spindle supaya hasil tidak berubah saat dibaca.

Cara Membaca

1. Baca angka pada sleeve yang sudah terlihat, termasuk garis setengah milimeter bila sudah terlewati.
2. Baca angka pada thimble yang segaris dengan garis referensi sleeve, lalu kalikan 0,01 mm.
3. Jumlahkan keduanya.

Contoh: sleeve menunjukkan 12,5 mm dan garis thimble yang segaris adalah angka 28. Maka hasilnya = 12,5 + (28 × 0,01) = 12,78 mm.

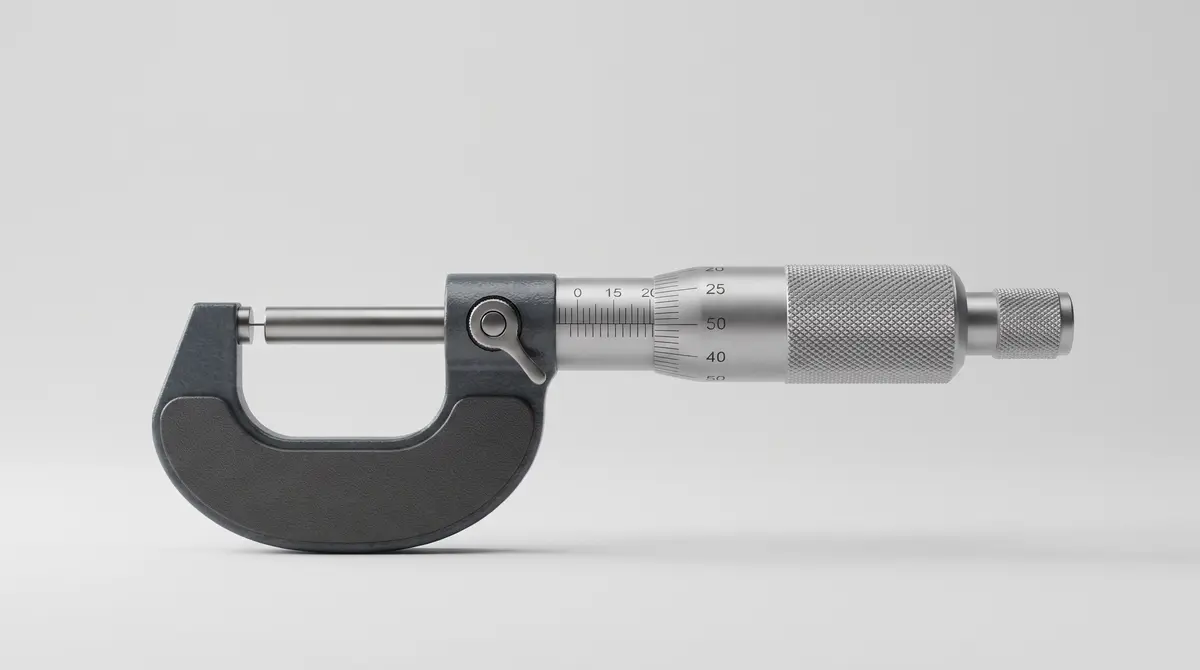

Mikrometer luar analog 0–25 mm

Anvil tetap berhadapan dengan spindle bergerak. Sleeve dan thimble membentuk pembacaan, sedangkan ratchet atau friction stop membantu menghasilkan gaya ukur yang lebih konsisten. Gambar mengenalkan bentuk alat; nilai contoh dibaca pada diagram skala berikutnya.

Langkah membaca mikrometer, contoh hasil 12,78 mm

1

Kenali bagian-bagiannya

Rangka (frame)AnvilSpindlePengunciSleeve (skala tetap)Thimble (skala putar)Ratchet

Benda kerja berada di antara anvil tetap dan spindle bergerak. Pada mikrometer metrik 0,01 mm dengan pitch spindle 0,5 mm, sleeve menampilkan mm dan setengah-mm; thimble memiliki 50 pembagian per putaran (0–49, lalu kembali ke 0).

2

Baca skala sleeve (skala tetap)

Lihat sampai angka mm berapa tepi thimble sudah lewat, lalu cek apakah garis setengah-mm di bawahnya juga sudah terlihat. Pada contoh ini: tepi thimble sudah melewati angka 12, dan garis setengah-mm di baris bawah juga sudah tampak — jadi bacaan sleeve adalah 12,5 mm.

3

Baca skala thimble (skala putar)

Cari garis pada thimble yang segaris dengan garis referensi horizontal dari sleeve. Pada contoh ini garis ke-28 yang segaris, sehingga nilainya 28 × 0,01 mm = 0,28 mm.

4

Jumlahkan keduanya

Hasil akhir adalah bacaan sleeve ditambah bacaan thimble.

Sebelum Mengukur

1. Pilih mikrometer yang rentangnya mencakup ukuran benda, misalnya 0–25 mm atau 25–50 mm.
2. Bersihkan anvil, spindle, dan benda dengan bahan yang tidak merusak permukaan.
3. Periksa nol secara langsung untuk rentang 0–25 mm atau dengan setting standard untuk rentang lain.
4. Letakkan benda sedekat mungkin ke pusat muka ukur dan jaga sumbu spindle sejajar dengan ukuran yang dicari.
5. Ambil beberapa bacaan pada lokasi yang ditentukan untuk mengetahui variasi bentuk, bukan untuk menutupi kesalahan teknik.

Mikrometer Dalam

Mikrometer dalam mengukur diameter lubang. Pada tipe dua titik, cari bentang maksimum dalam bidang penampang agar kontak melalui pusat, lalu pastikan alat tegak lurus sumbu lubang: kemiringan sepanjang sumbu dapat menghasilkan bacaan terlalu besar. Jangan sekadar mencari angka terbesar pada semua arah. Teknik tipe tiga titik berbeda; ikuti petunjuk alat.
