Mesin bubut (lathe) bekerja dengan prinsip sederhana: benda kerja dicekam dan diputar oleh spindle, sementara pahat potong yang diam bergerak linear untuk menyayat material. Sebelum menyentuh mesin, kamu perlu mengenal bagian-bagian utamanya.
Bagian Utama Mesin Bubut
- Headstock (kepala tetap)
- berisi motor penggerak dan spindle yang memutar benda kerja.
- Chuck (cekam)
- mencekam dan menahan benda kerja agar ikut berputar bersama spindle.
- Tailstock (kepala lepas)
- menopang ujung benda kerja yang panjang, atau memegang mata bor untuk pengeboran senter.
- Bed (alas mesin)
- jalur rel presisi tempat carriage dan tailstock bergerak.
- Carriage (eretan)
- dudukan pahat yang bergerak sepanjang bed, arah memanjang benda kerja.
- Cross slide & compound slide
- mengatur gerakan pahat arah melintang dan pada sudut tertentu.
- Tool post
- tempat memasang dan mengunci pahat potong.
- Lead screw & feed rod
- batang berulir yang menggerakkan carriage secara otomatis, termasuk untuk membuat ulir.

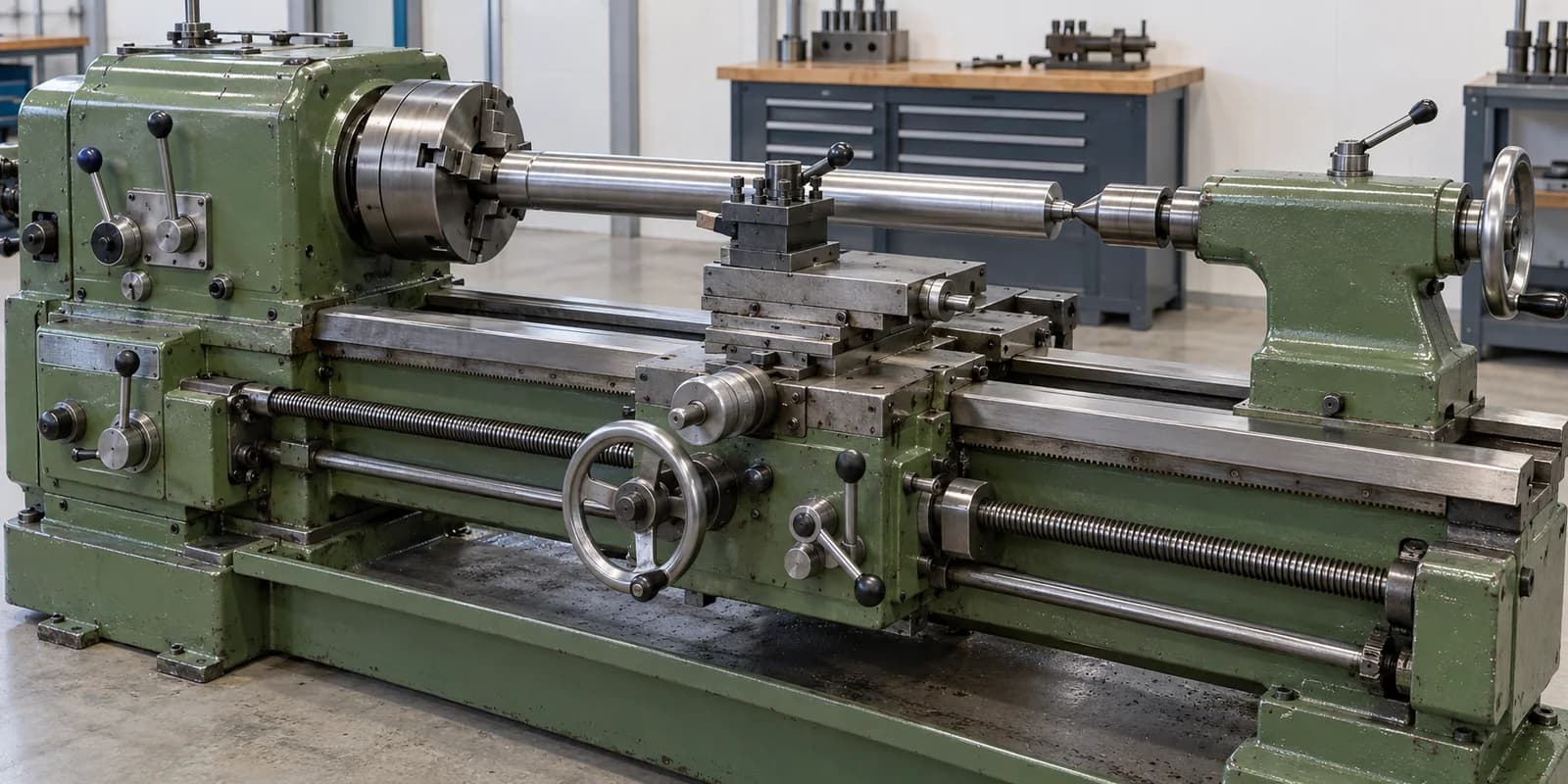

Bagian-bagian utama mesin bubut
- 1Headstock (kepala tetap)
- 2Chuck (cekam)
- 3Benda kerja
- 4Tailstock (kepala lepas)
- 5Tool post (dudukan pahat)
- 6Compound & cross slide
- 7Carriage (eretan)
- 8Bed (alas mesin)
- 9Lead screw (poros ulir)
Pahat dipasang pada tool post, di atas compound dan cross slide. Seluruh unit eretan bergerak di sepanjang bed; lead screw menggerakkan eretan saat pemakanan otomatis dan pembuatan ulir.
Tips: Sebelum menyalakan mesin, selalu pastikan benda kerja tercekam dengan kuat dan kunci chuck sudah dilepas dari cekam. Chuck key yang tertinggal bisa terlempar dan sangat berbahaya saat spindle berputar.
Prinsip Kerja Singkat
Saat mesin dinyalakan, spindle memutar benda kerja pada kecepatan tertentu (RPM). Operator kemudian menggerakkan carriage agar pahat bergerak sepanjang atau melintang benda kerja, menyayat material sedikit demi sedikit hingga mencapai bentuk dan ukuran yang diinginkan.
