Permesinan Konvensional · Pelajaran 7 dari 7 · ±3 menit baca
Set-up, First Cut & Kontrol Dimensi
Menjalankan proses bubut sebagai siklus plan–set–verify–cut–measure–correct.
Isi modul · 7 pelajaran
- 1Bagian-bagian Mesin Bubut & Fungsinya
- 2Parameter Potong: Kecepatan, Feed, dan Kedalaman Potong
- 3Teknik Bubut Rata, Bertingkat, dan Tirus
- 4Dasar Pembuatan Ulir dengan Mesin Bubut
- 5Mencekam Benda Kerja: Chuck, Senter, dan Steady Rest
- 6Bubut Dalam (Boring) & Memotong (Parting)
- 7Set-up, First Cut & Kontrol Dimensi
Parameter yang benar tidak dapat menyelamatkan set-up yang lemah. First cut dimulai dengan drawing dan stock allowance, lalu pemilihan chuck/support, pahat, datum, arah lintasan, clearance, dan metode ukur. Koreksi diameter dilakukan dari hasil ukur aktual dan hubungan gerak cross-slide terhadap diameter.

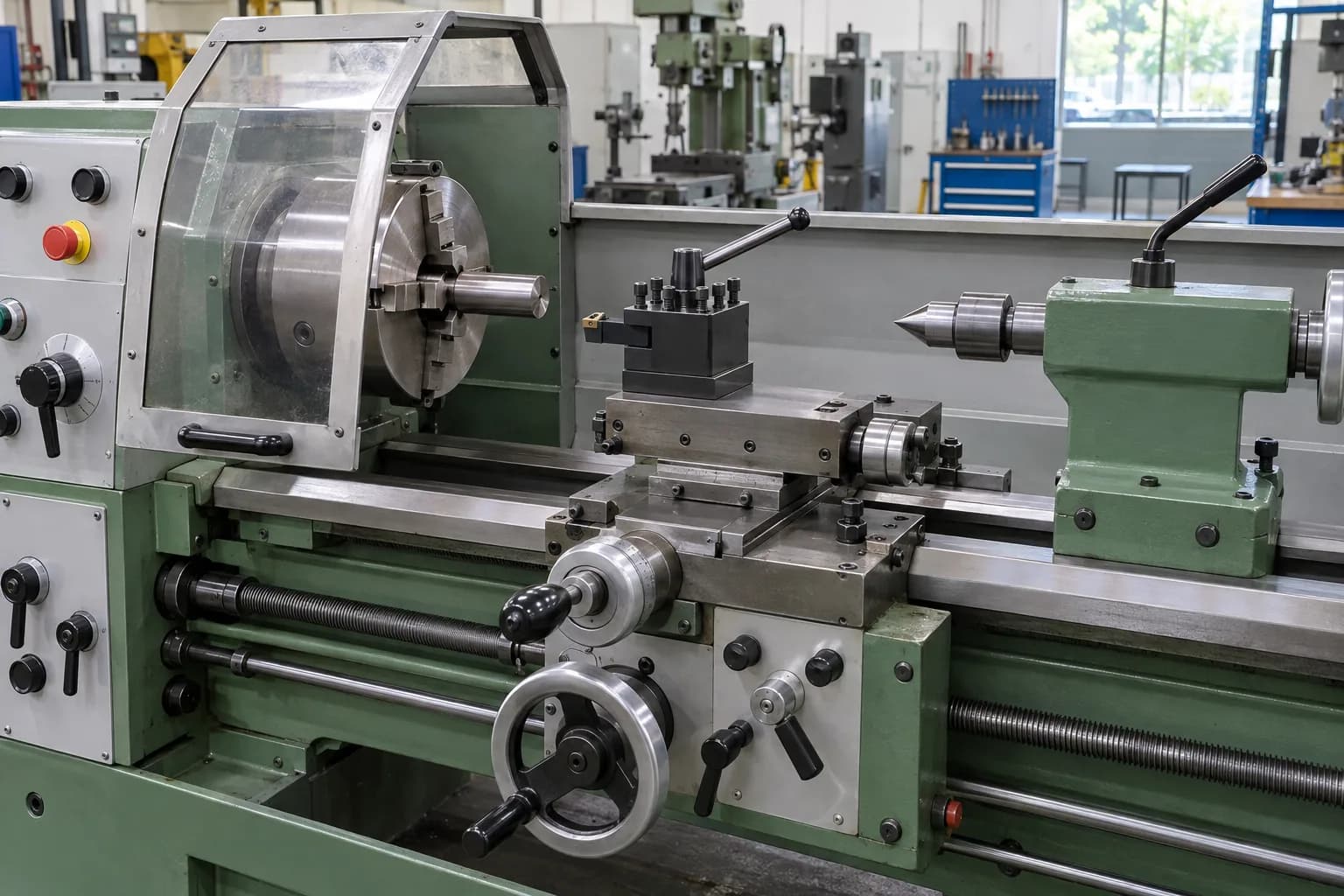

Set-up awal mesin bubut manual
Sebelum start, verifikasi kapasitas dan kondisi chuck, panjang cekam, overhang, support, tinggi serta orientasi pahat, clearance lintasan, guard, dan pelepasan chuck key. Foto tidak menentukan RPM atau parameter potong.
Gerbang sebelum spindle start
- Kenali material, kondisi stock, dan kemungkinan permukaan keras atau tidak bulat.
- Pastikan chuck/fixture sesuai kapasitas, rahang bersih, grip cukup, overhang minimum, dan support tidak mengunci akibat panas.
- Kunci tool holder, minimalkan overhang, atur cutting edge, dan putar chuck manual untuk mengecek clearance bila SOP mengizinkan.
- Pilih rentang RPM/feed dari data tool dan mesin, mulai konservatif, lalu validasi beban, suara, geram, finish, dan ukuran.
- Hentikan spindle sepenuhnya sebelum mengukur, membersihkan geram, atau mengubah set-up.
Perhatian: Jangan menahan kain amplas melingkari benda kerja dan jangan memakai sarung tangan dekat putaran. Metode finishing manual hanya boleh dilakukan bila dirancang, dinilai risikonya, dan diatur oleh SOP yang sah.
Tips: Catat diameter sebelum dan sesudah koreksi beserta dial movement. Ini membantu pemula memahami apakah skala cross-slide menunjukkan radius atau diameter pada mesin tertentu.
Tips: Saat gambar meminta poros suaian (mis. Ø25 k6), jadikan batas ukurnya target bubut: 25,002–25,015 mm, dan incar tengah zona. Batas untuk kelas dan ukuran lain ada di kalkulator suaian, modul Alat Ukur & Metrologi Dasar → Toleransi & Suaian.
