Mencekam Benda Kerja: Chuck, Senter, dan Steady Rest
Memilih cara cekam sesuai bentuk dan panjang benda kerja.
Isi modul · 7 pelajaran
- 1Bagian-bagian Mesin Bubut & Fungsinya
- 2Parameter Potong: Kecepatan, Feed, dan Kedalaman Potong
- 3Teknik Bubut Rata, Bertingkat, dan Tirus
- 4Dasar Pembuatan Ulir dengan Mesin Bubut
- 5Mencekam Benda Kerja: Chuck, Senter, dan Steady Rest
- 6Bubut Dalam (Boring) & Memotong (Parting)
- 7Set-up, First Cut & Kontrol Dimensi
Cara mencekam menentukan apakah benda kerja bisa dikerjakan dengan presisi atau justru bergetar dan melenceng. Ini keputusan pertama sebelum menyentuh parameter potong.
Jenis Cekam
| Jenis | Sifat | Cocok Untuk |
|---|---|---|
| Cekam rahang tiga (self-centering) | Otomatis memusat, cepat | Benda bulat dan segi enam |
| Cekam rahang empat (independent) | Tiap rahang disetel sendiri | Benda tidak beraturan atau perlu eksentris |
| Collet | Run-out sangat kecil, cepat | Batang berukuran seragam, produksi berulang |
| Face plate | Untuk bentuk besar dan datar | Benda yang tidak bisa dipegang cekam biasa |
Cara benda kerja dijepit pada mesin bubut

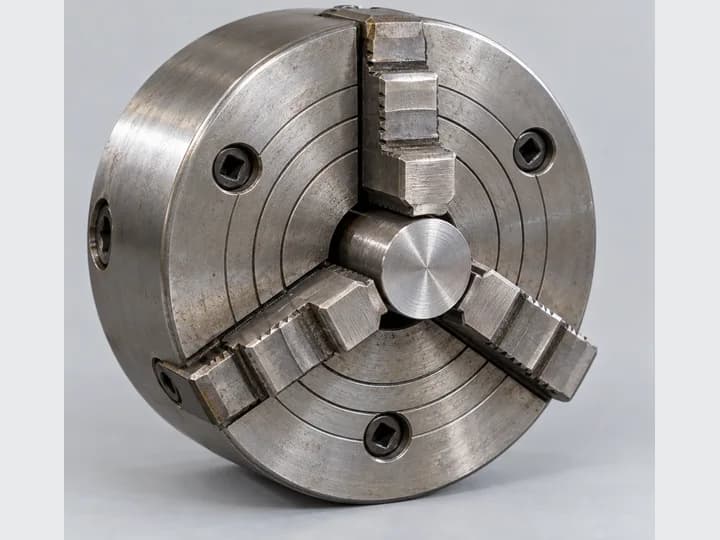

Rahang 3 (self-centering)
Tiga rahang menekan keliling batang bulat secara bersamaan.

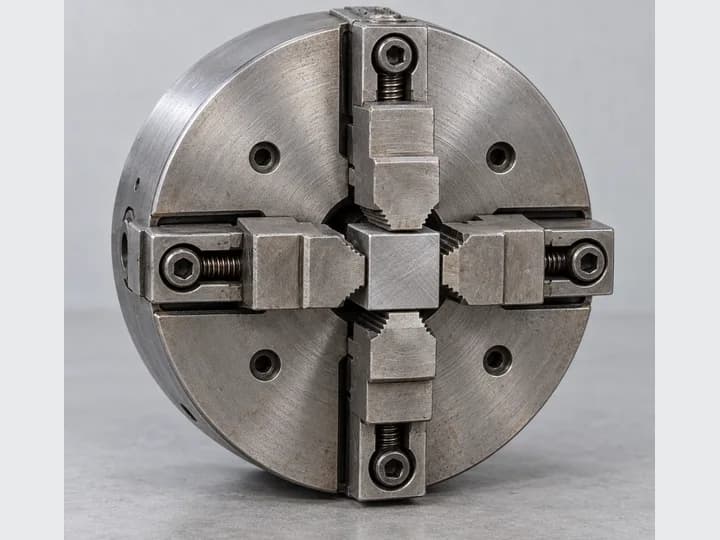

Rahang 4 (independent)
Empat rahang disetel sendiri-sendiri hingga menyentuh sisi benda.

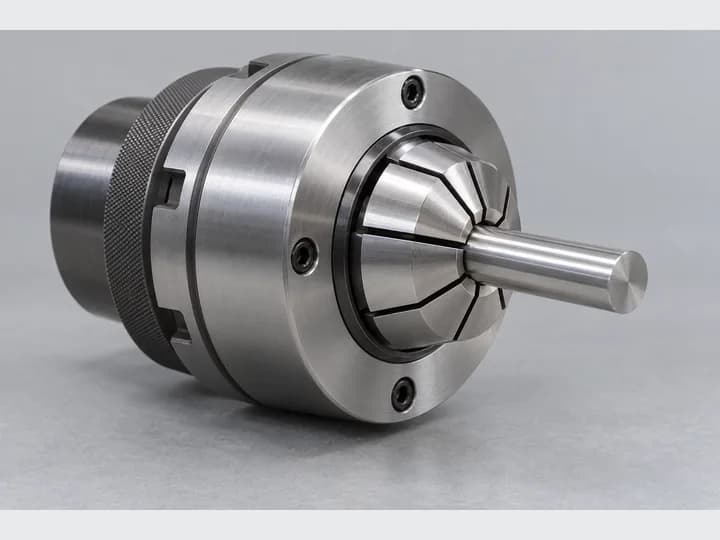

Collet
Jari-jari collet menutup ke dalam dan menjepit batang seragam.

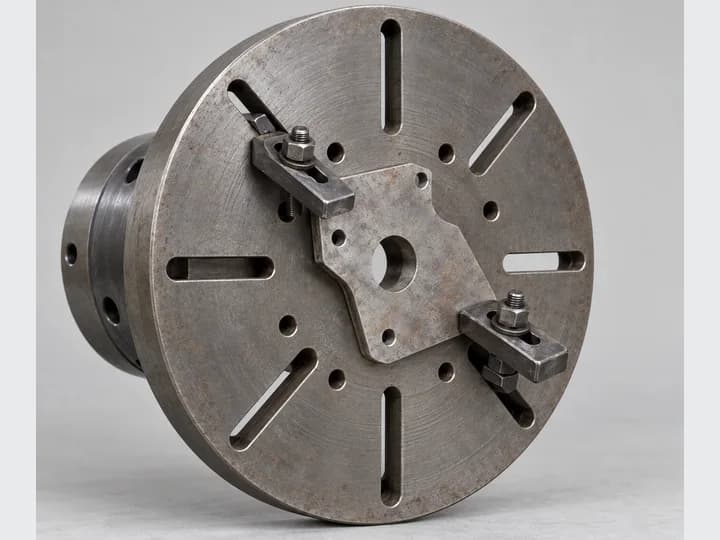

Face plate
Baut pada slot menarik klem untuk menahan benda pada pelat.
Perhatikan bagian yang benar-benar menyentuh benda kerja: ujung rahang pada cekam, jari-jari pada collet, atau klem yang ditarik baut pada face plate. Gambar memperlihatkan prinsip penjepitan; gaya jepit tetap perlu disesuaikan dengan benda dan operasi pemotongan.
Aturan Panjang Menonjol
Panjang benda kerja yang menonjol dari cekam sebaiknya tidak lebih dari tiga kali diameternya. Melebihi itu, benda mulai melentur saat dipotong sehingga hasilnya menirus dan permukaannya bergetar.
- Sampai 3× diameter
- cukup dicekam biasa.
- 3 sampai 10× diameter
- tambahkan senter pada tailstock.
- Lebih dari 10× diameter
- gunakan steady rest atau follower rest sebagai penopang tengah.
Makin panjang benda menonjol, makin banyak penopang dibutuhkan

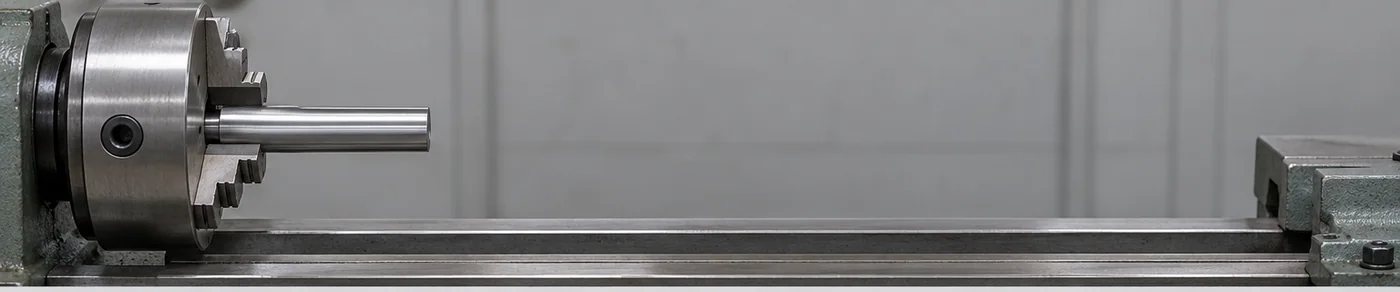

≤ 3×D — cekam saja

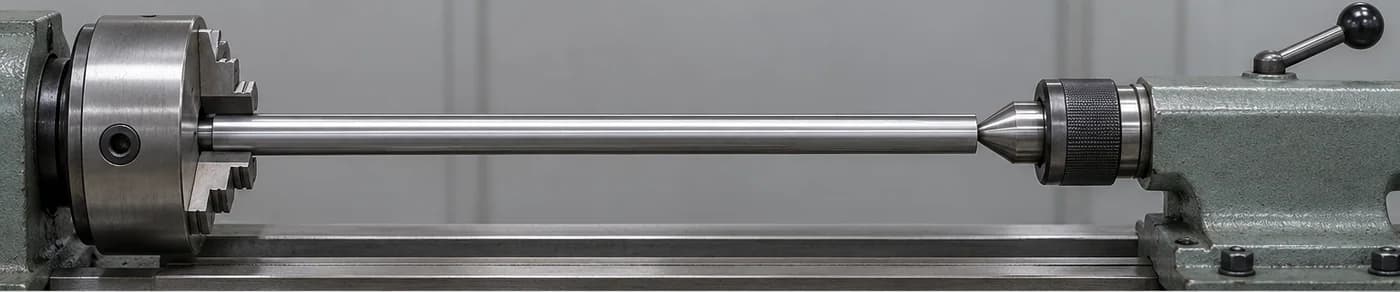

3–10×D — tambah senter tailstock

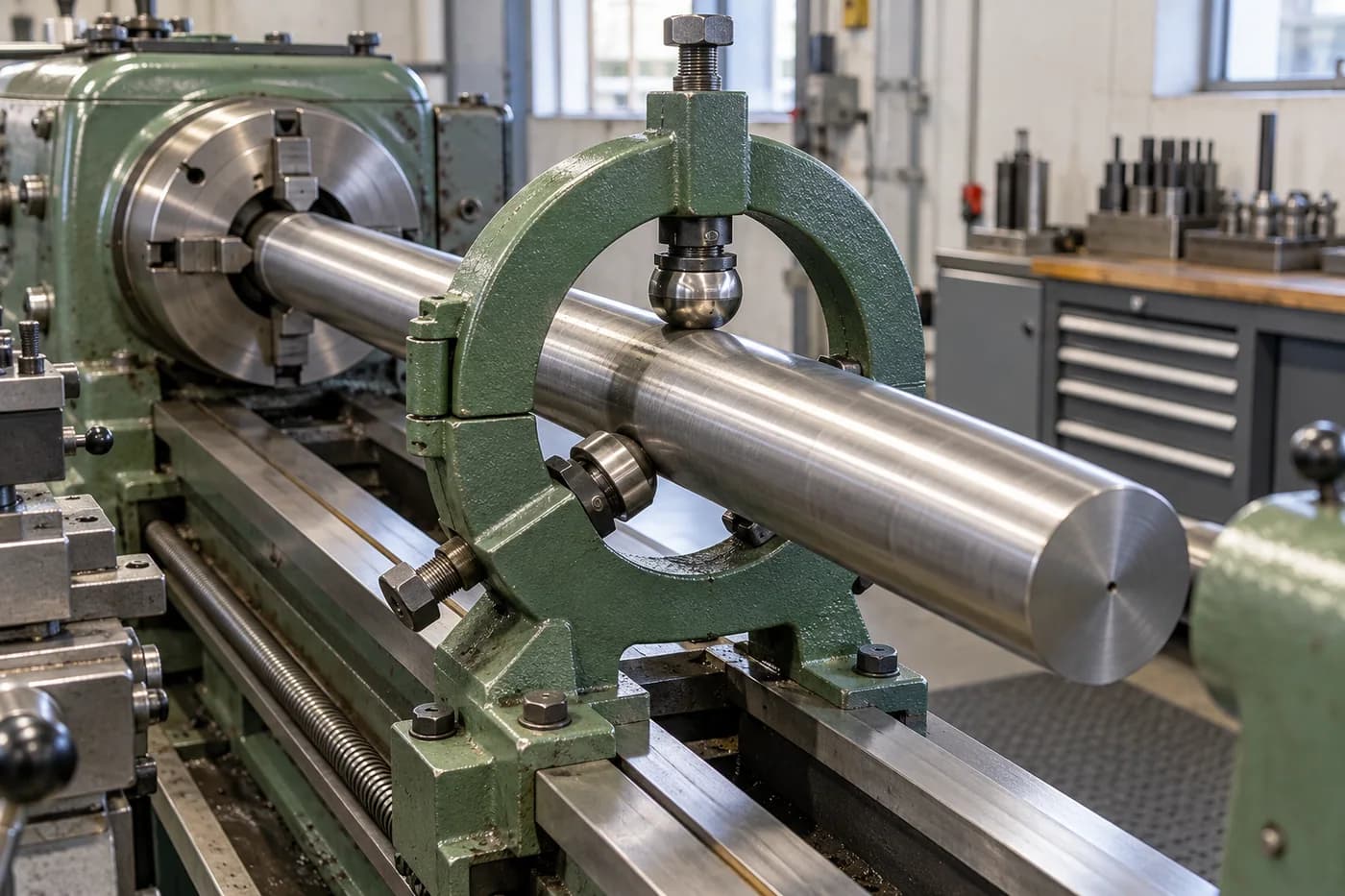

Poros panjang — steady rest pada bed
Senter tailstock menopang ujung benda kerja. Steady rest terpasang di bed dengan bidang cincin tegak lurus sumbu poros; tiga roller menyentuh keliling poros tanpa menekannya hingga melengkung. Pemilihan penopang mengikuti panjang, diameter, gaya potong, dan kondisi mesin—gambar bukan patokan ukuran berskala.
Perhatian: Menambahkan senter tailstock pada benda yang sudah dicekam kuat tidak boleh dipaksakan terlalu kencang. Tekanan berlebihan akan membengkokkan benda kerja dan menimbulkan panas pada lubang senter — cukup sampai menopang, tidak menekan.
Tips: Untuk benda yang sudah dibubut sebagian lalu dilepas dan dicekam ulang, hasilnya hampir tidak akan center lagi. Kalau benda harus dibalik, buat lebih dulu lubang senter di kedua ujungnya dan kerjakan di antara dua senter agar sumbunya tetap sama.
